Kako spriječiti deformaciju dijelova čahure za preciznu CNC obradu
Strukturna karakteristika čaura je ta da je zid otvora tanak, a delovi tankih zidova se često stežu tokom obrade. Deformacija zbog utjecaja sila rezanja i toplinske deformacije. S tim u vezi, Wemate je sažeo neke procesne mere za sprečavanje deformisanja delova:
(1) Gruba obrada i završna obrada se izvode odvojeno kako bi se smanjio utjecaj sile rezanja i topline rezanja, tako da se deformacija dijelova čahure uzrokovana grubom obradom CNC obradom strugom može ispraviti tokom procesa završne obrade.

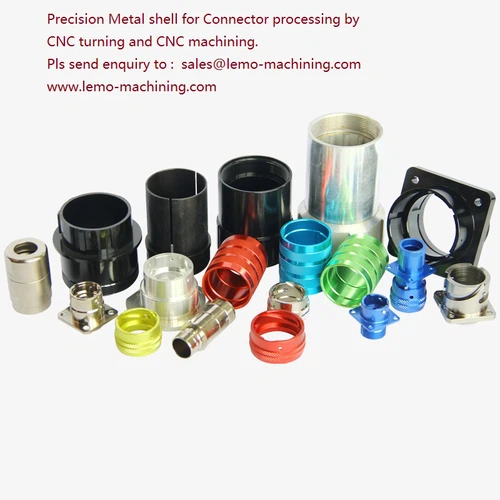

CNC navlaka za strug
(2) Smanjite uticaj sile stezanja. Poduzimaju se sljedeće mjere za smanjenje utjecaja sile stezanja:
1. Kada se radijalno stezanje koristi u preciznoj CNC obradi, sila stezanja ne bi trebala biti koncentrisana na određeni radijalni dio obratka, već bi trebala biti raspoređena na veliku površinu kako bi se smanjilo stezanje po jedinici površine radnog komada. Tight power. Ako radni komad može stati u razdvojeni prsten odgovarajuće debljine, stegnite ga prstenom. Dostupne su i posebne čeljusti koje povećavaju kontaktnu površinu. Prilikom lociranja rupa treba koristiti otvorene stezaljke trna.
2. Položaj sile stezanja treba odabrati u dijelu sa jakom krutošću kako bi se poboljšala deformacija tankozidnih dijelova pod djelovanjem sile stezanja.
3 Promijenite smjer sile stezanja s radijalnog na aksijalno stezanje.
4 Precizna CNC obrada proizvodi krute procesne izbočine ili procesne navoje na radnom komadu kako bi se smanjila deformacija stezanja. Prilikom obrade koriste se stezne čeljusti posebne strukture, a prirubnica se na kraju obrade odsiječe.
(3) Smanjite učinak sile rezanja na deformaciju:
1. Povećajte nagibni ugao i glavni nagibni ugao alata kako biste oštriju oštricu tokom obrade i smanjili radijalnu silu rezanja.
2. Gruba obrada i završna obrada su razdvojeni tako da se deformacije dijelova čahure uzrokovane grubom obradom mogu ispraviti tokom procesa završne obrade i uzima se manja količina rezanja.
3. Unutrašnje i vanjske kružne površine se obrađuju istovremeno kako bi se nadoknadila sila rezanja.
Raspored toplinske obrade između grube obrade i završne obrade može smanjiti utjecaj izobličenja toplinske obrade. Dijelovi rukava općenito proizvode veće deformacije nakon toplinske obrade, koje se mogu ispraviti tokom završne obrade, ali treba obratiti pažnju na odgovarajuće povećanje dodatka za završnu obradu.
